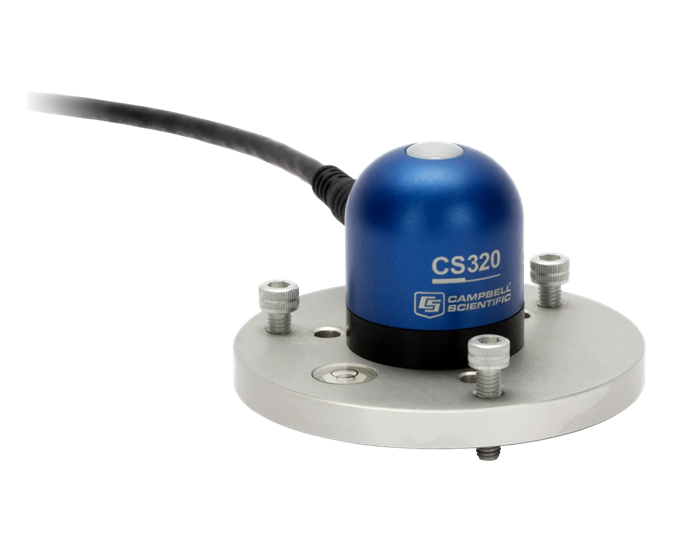

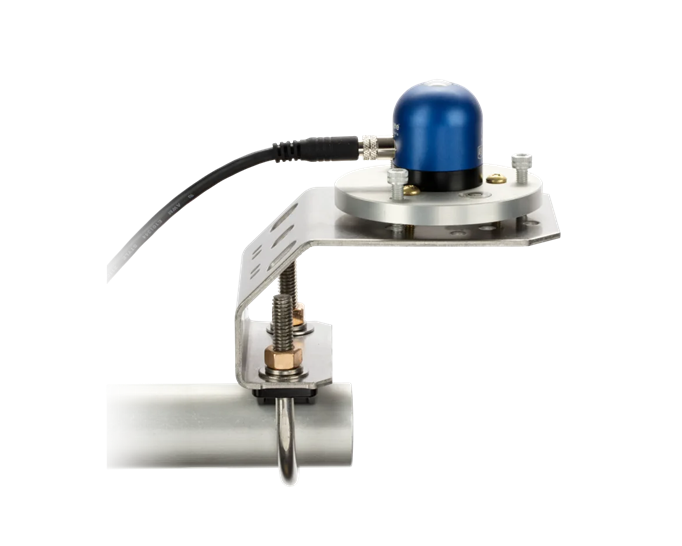

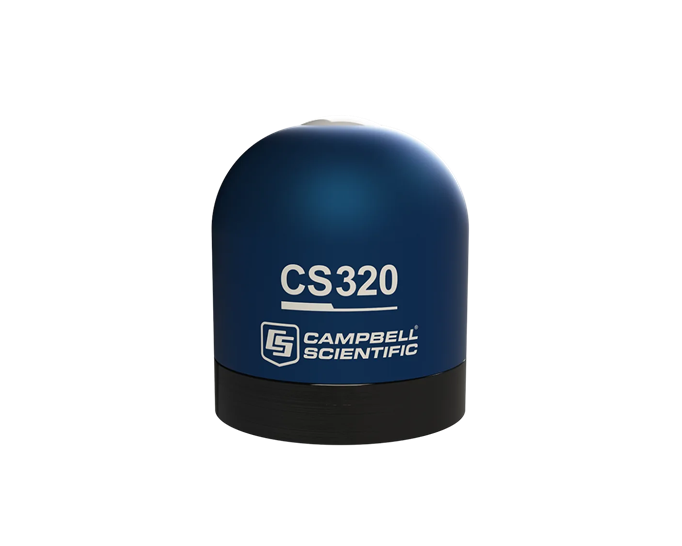

CS320 - Piranómetro de Termopila Digital
El CS320 es un piranómetro digital de termopila que mide la radiación de onda corta de amplio espectro y se comunica a través del sencillo protocolo SDI-12 con el registrador de datos. Este diseño de sensor elimina los errores de medición y los errores de programación que pueden afectar negativamente a la calidad de los datos.
Este piranómetro ha sido diseñado para mejorar significativamente la medición de la radiación solar global (incluso en condiciones nubladas) sin añadir un coste sustancial. El CS320 es adecuado para aplicaciones que van desde la investigación ambiental hasta la agricultura y las grandes redes meteorológicas de mesoescala (mesonets).
El CS320 se fabrica con un cuerpo de aluminio anodizado de alta calidad y un conector M8 de acero inoxidable 316 con clasificación IP68 (grado marino). El sensor CS320 está calefactado (conmutable/apagado bajo control del usuario) y permite un funcionamiento continuo en condiciones ambientales cambiantes. Los datos de calibración del piranómetro se almacenan en el sensor.
El CS320 combina un detector de termopila de cuerpo negro con un difusor acrílico. Este diseño es una mejora significativa en comparación con la respuesta espectral de los piranómetros de fotocélula de silicio, a la vez que ofrece un precio comparable. Los piranómetros de termopila utilizan una serie de uniones termoeléctricas (uniones múltiples de dos metales diferentes siguiendo el principio del termopar) para proporcionar una señal de varios μV/W/m2 proporcional a la diferencia de temperatura entre una superficie absorbente negra y una referencia. La superficie negra del piranómetro de termopila absorbe uniformemente la radiación solar en todo el espectro solar.
El calentador de 0,2 W mantiene el agua (líquida y congelada) fuera del sensor para minimizar los errores causados por el rocío, las heladas, la lluvia y la nieve que bloquean la ruta de radiación. La escorrentía de rocío y lluvia es facilitada por el cabezal del sensor en forma de cúpula (difusor y cuerpo). Esto mantiene el sensor limpio y minimiza los errores causados por el polvo que bloquea la ruta de radiación. El sensor está alojado en un cuerpo resistente de aluminio anodizado y la electrónica está completamente encapsulada.
El piranómetro CS320 tiene coeficientes de calibración específicos del sensor determinados durante el proceso de calibración personalizado. Los coeficientes se programan en los microcontroladores de fábrica. El CS320 tiene una salida SDI-12 (SDI-12 versión 1.4), donde la radiación de onda corta (W/m2) se devuelve en formato digital. La medición del piranómetro CS320 requiere un dispositivo de medición con funcionalidad SDI-12 que incluya el comando M o C.
- El sensor de termopila elimina los errores espectrales asociados con los piranómetros de celda de silicio
- Precio mucho más bajo que otros sensores de termopila
- El sensor integrado detecta automáticamente si el CS320 está nivelado para la instalación, el diagnóstico y la resolución remota de problemas
- Diseñado para la estabilidad y el despliegue a largo plazo
- El cabezal del sensor en forma de cúpula permite la escorrentía de rocío y lluvia
- Calentador interno para reducir los errores causados por el rocío, las heladas, la lluvia y la nieve
- Salida digital SDI-12
- Conector impermeable desmontable del cabezal del sensor para un mantenimiento rápido y sencillo
- Datos de calibración almacenados en el sensor
